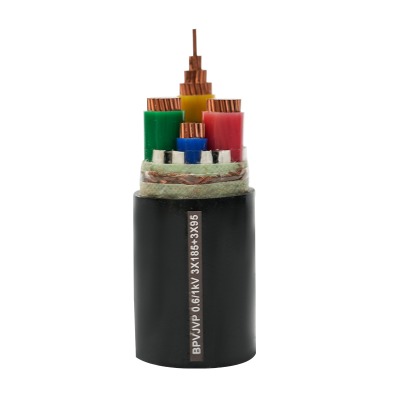

¿Cómo garantizar un funcionamiento seguro y estable del cable de alimentación del circuito principal de 0,6/1 kV para el convertidor de frecuencia?

Cómo seleccionar correctamente el cable de alimentación del circuito principal de 0,6/1 KV para el convertidor de frecuencia

Seleccionando Cable de alimentación del circuito principal de 0,6/1KV para convertidores de frecuencia. requiere una consideración integral de múltiples factores clave para garantizar la seguridad operativa. En primer lugar, el área de la sección transversal del cable debe determinarse en función de la corriente nominal del convertidor de frecuencia, normalmente elegida entre 1,2 y 1,5 veces la capacidad de transporte de corriente permitida a largo plazo para evitar el sobrecalentamiento y el envejecimiento del cable debido a la sobrecarga. En segundo lugar, se debe prestar atención al material aislante del cable; Dado que los convertidores de frecuencia generan armónicos durante el funcionamiento, se prefiere el aislamiento de polietileno reticulado (XLPE), que resiste la tensión de pulso de alta frecuencia. Este material resiste eficazmente el envejecimiento por tensión eléctrica, lo que prolonga la vida útil. Mientras tanto, la estructura de blindaje del cable es crucial: se recomienda envolver con cinta de cobre combinada con un trenzado de alambre de cobre para el blindaje compuesto, lo que reduce la interferencia electromagnética en los equipos circundantes. Además, el material de la funda debe seleccionarse según el entorno de instalación: fundas de polietileno con buena resistencia al agua para zonas húmedas y fundas de cloruro de polivinilo retardantes de llama para entornos de alta temperatura.

Puntos clave para el tratamiento de flexión durante la instalación del cable convertidor de frecuencia de 0,6/1 KV

Un tratamiento de flexión adecuado durante la instalación afecta directamente el rendimiento y la vida útil de los cables del convertidor de frecuencia de 0,6/1KV. El radio de curvatura debe seguir estrictamente las especificaciones del producto: generalmente, el radio de curvatura de los cables unipolares no debe ser inferior a 15 veces el diámetro exterior del cable, y el de los cables multipolares no debe ser inferior a 12 veces. Radios de curvatura demasiado pequeños pueden dañar las capas de aislamiento y blindaje, provocando incluso cortocircuitos. Para curvas en ángulo recto, se deben utilizar dobladoras de tubos específicas para evitar impactos fuertes o flexiones forzadas, evitando la deformación del conductor o el agrietamiento de la funda. Al tender cables a través de tuberías, se deben agregar fundas protectoras en las aberturas de las tuberías para evitar que los bordes afilados rayen la superficie del cable. Además, los cables no deben tensarse demasiado durante la fijación; Se debe reservar una cierta cantidad de margen de expansión para acomodar la expansión y contracción térmica debido a los cambios de temperatura, reduciendo el daño por tensión mecánica.

Especificaciones de conexión a tierra para la capa de blindaje del cable del circuito principal de 0,6/1 kV

La correcta conexión a tierra de la capa de blindaje en cables de circuito principal de 0,6/1 KV es fundamental para suprimir las interferencias electromagnéticas, lo que requiere un estricto cumplimiento de las normas pertinentes. La conexión a tierra de un solo extremo, donde solo un extremo de la capa protectora está conectado a tierra de manera confiable y el otro se deja flotando, es la más común. Este método es adecuado para cables de menos de 50 metros, evitando eficazmente corrientes inducidas en la capa de blindaje. Para cables de más de 50 metros, se recomienda una conexión a tierra de doble extremo, con conexiones equipotenciales en el medio para evitar la circulación de corriente por diferencias de potencial de tierra. Los terminales de conexión a tierra deben ser de cobre para garantizar un contacto estrecho con la capa protectora y la resistencia de conexión a tierra debe controlarse por debajo de 4 ohmios. Además, el área de la sección transversal del cable de conexión a tierra de la capa de blindaje no debe ser inferior a 1,5 milímetros cuadrados y se coloca de forma independiente para evitar compartir un cuerpo de conexión a tierra con líneas eléctricas, evitando interferencias con la transmisión de señales. Después de la conexión a tierra, las conexiones deben envolverse con cinta aislante para evitar la oxidación inducida por la humedad.

Métodos de adaptación de temperatura para cable convertidor de frecuencia de 0,6/1KV en diferentes entornos

Los cables convertidores de frecuencia de 0,6/1KV requieren medidas de adaptación específicas de temperatura en diversos entornos para garantizar un funcionamiento estable. En lugares con temperaturas ambiente superiores a 40 °C, como talleres metalúrgicos, se deben utilizar cables con una clasificación de temperatura de 90 °C o superior, con áreas de sección transversal adecuadamente aumentadas para compensar la capacidad de transporte de corriente reducida a altas temperaturas. En entornos de baja temperatura (por debajo de -15 °C), se necesitan cables resistentes al frío con cubiertas que presenten buena tenacidad a baja temperatura para evitar grietas frágiles; También se requiere precalentamiento a temperatura ambiente antes de la instalación. Para entornos con corrosión química o por aceite, como plantas químicas, se deben seleccionar cables con cubierta especial resistentes al aceite y a los productos químicos, con comprobaciones periódicas de la integridad de la cubierta. Para el entierro directo subterráneo, se deben colocar capas de arena alrededor de los cables para aislar las impurezas del suelo, con señales de advertencia para evitar daños mecánicos externos.

Métodos de detección y evaluación de fallas comunes en cables convertidores de frecuencia de 0,6/1 KV

La detección oportuna y precisa de fallas en los cables del convertidor de frecuencia de 0,6/1KV es esencial para una rápida recuperación operativa. En caso de disparo o sobrecarga, un termómetro infrarrojo debe medir primero la temperatura de la superficie del cable; El sobrecalentamiento localizado puede indicar conexiones de conductores flojas o una sección transversal insuficiente, lo que requiere volver a apretarlos o reemplazar los cables. Para fallas de aislamiento, un megaóhmetro puede medir la resistencia del aislamiento; los valores inferiores a 0,5 megaohmios indican envejecimiento o humedad, lo que requiere la identificación de la fuente de humedad, el secado o el reemplazo en casos graves. Los fallos sospechosos en la capa de protección se pueden comprobar mediante pruebas de conductividad; un blindaje roto aumenta la interferencia electromagnética, lo que requiere una reconexión y una conexión a tierra adecuada. Además, se deben realizar inspecciones visuales para detectar daños en la funda o conductores expuestos, con reparaciones inmediatas para evitar una escalada de fallas.
